新能源汽車產業的蓬勃發展，對驅動電機的性能與可靠性提出了嚴苛要求。作為影響車輛續航、動力及安全的核心部件，電驅動系統的單電機測試環節至關重要。國家相關部門為此出臺了一系列法規標準，明確規定電機效率需達到95%以上，功率密度不低于2.5kW/kg，并構建了完善的測試驗證體系，為行業健康發展筑牢根基。
電機臺架測試作為驗證電機性能的關鍵手段，面臨多重技術挑戰。測試過程中，高頻動態信號采集是首要難題。電機在啟停、負載突變或故障模擬時，會產生毫秒級甚至微秒級的瞬態響應，如扭矩峰值、轉速波動和電流沖擊，這對分析儀的采樣率和響應速度提出了極高要求，稍有不慎便會導致信號失真。外部器件引入的相位偏移問題也不容忽視。電壓/電流傳感器在信號傳輸過程中可能產生時間偏差，若無法精準匹配，功率因數的計算結果將出現偏差，影響測試準確性。
多通道測量同步性與高次諧波高精度測量同樣是測試中的“硬骨頭”。臺架測試需同步測量電池、控制器及電機轉速/扭矩等多路信號，通道間的時延差必須控制在極小范圍內，否則相位和幅值的對比將失去意義。而電機運行過程中轉速變化引發的諧波影響，則要求測試設備在不影響電參數測量的前提下，實現對多路信號的高次諧波同步分析，尤其是對高次諧波的精準捕捉，否則測量結果將嚴重失真。

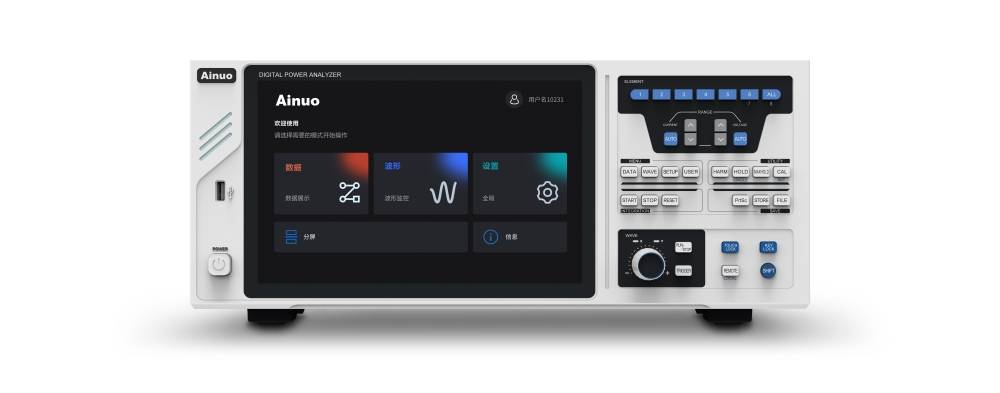

針對這些行業痛點，艾諾儀器憑借三十余年的技術沉淀，推出了高精度多通道功率分析儀ANPA4000系列。該設備以寬頻帶高精度測量為核心優勢，采樣率高達2MS/s，支持1MHz測量帶寬，配合新型運算放大電路，基本精度達到0.03%*讀數+0.05%*量程，波形繪制采用Peak_Peak技術，可精準還原電機復雜信號特征。其多信號同步測量功能通過獨立相位偏移補償技術，有效消除了互感器導致的固有相位偏差，確保功率因數計算的準確性。
在多通道同步測量方面，ANPA4000系列支持靈活配置為多通道單相、三相三×3、三相四×3、四相（DC+三相三）等模式，最多可配置8個同步測量單元。其全新電機測量模塊每塊配備單獨FPGA計算模塊，可同時計算4臺電機的扭矩、轉速和效率等參數，顯著提升了測試效率。高次諧波分析功能則支持各通道同步進行最高500次諧波測量及失真度分析，直觀顯示各次諧波含量和總含量，為電機運行過程中的諧波問題提供了精準診斷工具。
目前，ANPA4000系列已廣泛應用于電機臺架測試、電動汽車電性能檢測、充電樁測試及光伏逆變器老化分析等領域，以模塊化功率輸入單元和靈活配置特性，滿足了不同測試場景的需求，為新能源汽車產業的高質量發展提供了有力技術支撐。
